Magnetes oratores sunt nucleus industriae-conversionis componentium signa electrica in undas sonos corporis. Sine magnete, orator auriga aerem movere non potest, et nullus sonus producitur. Genus, magnitudo, materia magnetis directe determinant efficientiam oratoris, responsionem frequentiam, gradus distortionis et stabilitatem scelerisque. Utrum tu es audio ingeniarius specificans rectores pro professio clare loquentis scrinium, consumptor aestimans headphones, vel excogitatoris producti partes eligens pro fabrica portabili Bluetooth, magnetes intelligendi oratores fundamentales ad obtinendum acusticum opus faciendum.

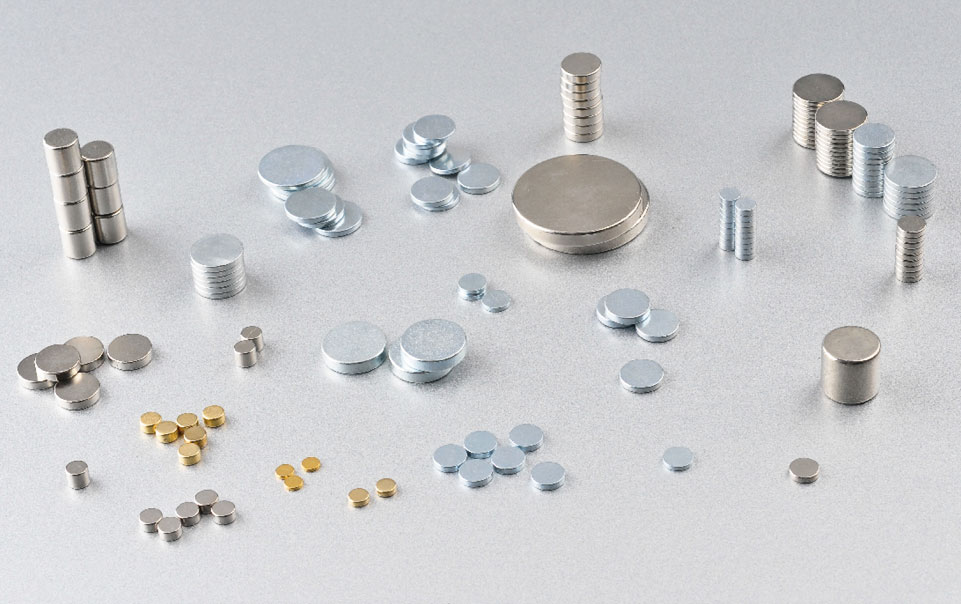

Click to visit our products: Sintered NdFeB Magnet
1. Quomodo Orator Magnets Opus
Magnetes loquentis operantur, creando campum magneticum static, in quo vox coil ferens alternam auditionem currentem vim fluctuantem gignit, pyramis vel diaphragmatis ad sonum referendum impellens. Hoc principium operativum — quod principium electrodynamicum vel movens-coilum — primum commercium anno 1925 fuit, et hodie technologiae dicentis dominans manet.
Ordo fundamentalis eventuum in omni oratore dynamico est:
- Auditio amplificantis alternam electricum signum vocis coil tradit, cylindricum angulum filum circa priorem circumvolutum.
- Vox coil intra angustum hiatum in ambitu magnetico sedet, praecise posita in regione summae densitatis magneticae fluxum (in Tesla vel Gauss mensuratum).
- Secundum regulam sinistram Fleming, commercium inter venam in spiram et campum magneticum vim in axe loquentis producit — Lorentz vim.
- Sicut signum soni alternat in polaritate et amplitudine, gyrus et conus affixus vadunt et recedunt, comprimendo et rarefaciendo circum aerem ad sonum pressionis fluctuum producendum.
Munus magnetis permanentis est campum validum, stabilem et aequabilem in vocis coil hiatu ponere. Campus validior vim maiorem per unitatem venam significat, quae directe ad sensum superiorem (metiri dB SPL per 1 watt in 1 metro mensuratur). A typicam summus qualis neodymium orator magnetis systematis gap fluxum densitatis attingit 1.2 ad 2.0 Tesla Tesla 0.8-1.2 pro conventionali systemate ferrite similis corporis magnitudine comparati.
2. Quibus generibus Orator Magnetum Praesto sunt?
Quattuor sunt materiae magnetis primarii oratoris in usu commerciali: ferrite (ceramic), neodymium (NdFeB), alnico, et cobalt samarium (SmCo). Singulae proprietates magneticae, scelerisque et oeconomicae distinctae sunt, quae aptam reddunt diversis consiliis et segmentis fori.
2.1 Ferrite (Ceramic) Orator Magnets
Magnetes ferrei sunt maxime latissime loquentes magnetis typus globally, ratio aestimandi 60-65% omnium aurigarum oratorum a volumine productorum. Hae magnetes e strontium vel bario ferrite fiunt fragiles, graves, ac densitatem fluxam modicam efficiunt (0.35-0.43 Tesla remanentia), sed sumptus perquam humilis — typice minus quam quinta pretium magnetum aequivalentium neodymium — efficit ut defectus electionis pro domo auditionis, automotivae, et electronicarum edax oratorum ubi pondus criticum non est coactum.
- Remanentia (Br): 0.35-0.43 T
- Coercivity (Hcj): 150-280 kA/m
- Maximum operating temperatus: CCL °C
- Relativus sumptus index: 1x (baseline)
- Corrosio resistentia: Praeclarus (non requiritur coating)
2.2 Neodymium (NdFeB) Orator Magnets
Neodymium magnetum oratorum summae energiae densitatem alicujus materiae magnetis permanentis tradet, ut dramatically minora et leviora consilia oratoria in aequivalenti vel superiori acoustico output reddat. Magnes NdFeB eandem vocem coil rima efficere potest fluxum, ut magnes ferritus ad fere quintam partem ponderis et tertiam partem voluminis. Haec proprietas neodymium fecit principales electiones pro aurigarum auditionibus professionalibus, headphones, earphones, oratores portabiles et omnem applicationem ubi pondus vel magnitudo cogitur.
- Remanence (Br): 1.0-1.45 T (fretus gradu)
- Coercivity (Hcj): 875-2,400 kA/m
- Maxima temperatura operating: 80-200 °C (prout gradu; vexillum N35 ad N52, et summus temp gradus SH, UH, EH, AH)
- Relativum sumptus index: 5-10x ferrite
- Corrosio resistentia: Pauper sine vestitu; typically Ni-Cu-Ni vel epoxy iactaret
Limitatio critica neodymii loquentis magnetes est sensibilitas temperatus: coercitivitas eorum guttas significanter supra 80 °C, et virtus alta sustinens operationem immedicabilem demagnetizationem in gradibus normalibus causare potest. Neodymium gradus summus temperatus (SH, UH, EH) dysprosium vel terbium incorporate additionibus ad stabilitatem thermarum 150-200 °C extendendam, sed ad additos sumptus.
2.3 Alnico Orator Magnets
Alnico (aluminium-nickel-cobalt) oratores magnetes in communitate audio in pretio sunt propter sonicam indolem distinctivam, praesertim in loquentibus citharae et rectoribus vindemiae hi-fi, quamquam a ferrite et neodymio in hodierna productione late sunt motae. Magnetes Alnico coercitivam relative humilem habent, significationem partim demagnetari possunt per agros externos fortes vel propria vocis coil campi in operatione virtutis altae - phaenomenon quod "fluxus modulationis" notatur. Multi audiophili hanc proprietatem arguunt ad qualitatem sanam calidam compressam, quae musicale gratum est, praesertim in applicationibus citharae amplificantis.
- Remanentia (Br): 0.7–1.35 T
- Coactio (Hcj): 50-160 KA/m (nimis)
- Maximum operating temperatus: 450-540 °C
- Relativum sumptus index: 3-6x ferrite
- Corrosio resistentia: Optime
2.4 Samarium Cobalt
Samarium cobaltum oratores magnetes optimam compositionem offerunt magnae energiae magneticae, stabilitatis temperatae et corrosionis resistentiae cuiuslibet generis magnetis, sed ad premium gratuitum, quod usum suum ad speciales applicationes professionales et militaris auditionis restringit. SmCo magnetes suas proprietates magnetes usque ad 300-350 °C conservant et intrinsece repugnantes sine superficiebus coatinguntur, easque eligendo oratores in extremis ambitibus adhibent ut systemata acoustica marina, aerospace intercom coegi, et summus potentiae monitores professionales in condicionibus calidis scaenicis operantur.
- Remanentia (Br): 0.85-1.15 T
- Coercivity (Hcj): 1,200-3,200 kA/m
- Maximum operating temperatus: 300-350 ° C
- Relativus sumptus index: 15-25x ferrite
- Corrosio resistentia: Praeclarus (non requiritur coating)
3. Qui Orator Magnet Material optimus praestat?
Nulla una materia magnetis oratoris est universaliter optima; effectus ductus pendet a criteriis specificis prioritizatis. Neodymium vim densitatis et efficientiam ponderis ducit; ferrite inducit sumptus et scelerisque constantiam; alnico ducit vindemiam in sonico charactere; samarium cobalt durabilitatem extremam-environment ducit. Mensa infra praebet comparationem omnium quattuor materiarum per ambitum per ambitum maxime pertinentes ad consilium oratoris.
| Property | Ferrite | Neodymium (NdFeB) | Alnico | Samarium Cobalt |
| Energy Density (MGOe) | 3-4.5 | 33-52 | 5-10 | 16-32 |
| Maximilianus. Operans Temp. | CCL °C | 80-200 °C | 450-540 °C | 300-350 °C |
| Pondus (relativum) | Summus | Ipsum Minimum | Moderatus | low |
| Corrosio Resistentia | Excellent | Pauper (opus coating) | bonum | Excellent |
| Pretium relativum | 1x (infima) | 5-10x | 3-6x | 15-25x |
| Typical Orator usus | Domus audio, automotive, PA | Headphones, pro audio, portable | Cithara amps, vindemia hi-fi | Aerospace, marine, militaris |
| Moribus Sonic | Neutrum, moderatum | Ieiunium, expressum, extensum, grauis | Calidum, compressum, musicum | Neutrum, firmum, accuratum |
Tabula I: IUCTIM comparatio quattuor principalium oratorum magnetis materiarum per industriam densitatem, scelerisque effectus, corrosio resistentia, sumptus, et typicam applicationem audio.
4. Cur Magnes amplitudo et virtus Materia pro Audio Quality?
Magnes orator fortior sensum directe erigit, in altam potentiam depravationem demittit, et leve imperium caducum emendat — omnia metibilia, audibilia in loquentis operando. Relatio inter magnetem effectum et output acusticum a Bl producto (productum densitatis magneticae fluxum B in Tesla et longitudo fili coil vocis l in campo magnetico, in metris). Altior Bl plus vim per arripere significat, quam in:
- Superioris sensus; Orator cum Bl = 12 T·m circiter 3 dB output producet quam unum cum Bl = 6 T·m in potestate initus alia omnia paria. In praxi, 3 dB idem significat iacitudinem cum media potentia ampliantis percepta.
- Depravatio harmonica inferior: Fortius magnes vocem coilum arctius custodit intra lineari suae peregrinationis portionem, reducendo nonlinearem excursionem quae corruptelam harmonicam gignit. Professionales woofers nisl THD infra 0,5% apud aestimavit potestatem typice require Bl valores 15-22 T·m.
- Melior est responsio caduca: Magnetis deminutio electromagnetica (per factorem Q, specie Qes mensurata) moderatur quam cito conus moveri desiit post impulsum transeuntem. Altior Alcuinus Qes reducit, qui saxum constringit et multiplicationem sonorum percussivorum, impetus velocium, efficit.
- Melior potentia pertractatio: A fortior magnete campus plus permittit venam fluere per spiram vocis antequam satietatem fluxum fiat, augere fines potentiae loquentis scelerisque et mechanica.
4.1 Circuitus magneticus et hiatus Design
Magnes solus densitatem fluxam hiatum non determinat - consilium totius circuli magnetici (platea poli, lamina top, et hiatus geometriae) aeque maximus est. Artifices artifices utuntur elemento finito analysi (FEA) simulationis magneticae programmatis ad optimize ambitum geometriae, quod maximum fluxum efficit in vocis coil rima cum minimis lacus in structuras circumiectas. Circuitus magneticus ferritus bene designatus potest efficere systema neodymium male designatum, illustrans momentum totius systematis systematis in sola materia delectu magnete.
FRAGMENTA polorum (per foramen centrale per polum et magnetem) adhibentur in modernis summi potentiae rectoribus ad compressionem aeris post vocem coil reducendam et ad resistentiam scelerisque congregationis magneticae deprimendam. Hoc consilium pluma, cum anulis abbreviationibus aeneis (Faraday annulis) in hiatu collocatis, adhuc inductionem nonlinearitatis et intermodulationis depravationis in superiori mediterraneo et frequentiis tripudiis minuit.
5. Quomodo Orator Magnetum per diversa Applicationems
Magnes orator selectio insigniter variat per applicationem categoriae, quae diversis potioribus ponderis, sumptus, potentiae et condiciones environmental in singulis fori segmentis acti sunt.
5.1 Consumer Home Audio Speakers
Magnetes ferrite dominantur in domum suam tricliniarii audio, aurigae mediterranei, et maxime bibliopolium et tabulatum disertorum consiliorum. Typical 6.5-inch (165 mm) domus audio proco utitur magnete ferrite pondo 450-800 P. Magnes pondus non pertinet in scrinio pavimento stationario, et utilitas ferriti pretium significans est in voluminibus centena milia unitatem producendi per annum.
5.2 Professional and Studio Monitor Speakers
Studiorum professionales monitores et PA ratio rectores magis magisque utuntur neodymium magnetum oratorum, praesertim in tweeters et summus potentiae coercitionis coarctationes. Neodymium instructum 15-unca proco professio minimum ponderare potest quantum 6 kg ad 11-13 kg ad exemplar ferritum aequipollens — pondus reductionis quae res enormiter ad machinarum machinarum onerandas et armamenta armamenta et aciem instruendam.
5,3 Headphones and In-Aur Monitors
Omnes fere moderni agitatores dynamici headphone coegi neodymium magnetum oratorem utuntur. Spatium geometricae vocis minuaturizatae in 40 mm headphone agitator summae densitatis possibilis requirit ut adaequatam sensibilitatem consequendam (typice 95-110 dB SPL/mW). Totalis neodymium magnetis adhibitum in motorio praemii headphone tantum 2-5 P. ponderat, tamen hiatum fluxum densitatis 1.5 T vel superioris generat.
Transductores armaturae libratae - in auricularum monitoribus adhibitis et subsidiis audiendis, etiam in certatione magnetum neodymium confidunt, sed in fundamentali diversa geometria operante, ubi armatura flectit intra campum magneticum potius quam spiram linearem vertentem.
5.4 Automotive Speakers
Automotivi oratores historice usi magnetes ferrite paene solum, sed transitus ad vehiculis electricis adoptionem neodymi oratoris magnetum in premium OEM systemata auditionis auxit. Pondus reductio mensurabilis contributor ad vehiculi electrici mensurabilis est, et reponens portae ferrea loquentium cum neodymium aequivalentibus in plena 12-oratoris ratio vehiculi potest reducere totum pondus systematis audio per 3-5 kg - parvum sed quantifiabile adiumentum ad efficientiam.
5.5 Portable et Wireless Orator
Oratores portatiles Bluetooth et soni uniformiter in magnetum loquentis neodymium confidunt. Provocatio acustica in his machinis consequitur extensionem bassam significantem et output ab rectoribus cum diametris 40-90 mm in cistula volumine mensuratis in decem centimetra cubica. Solum neodymium eximiae energiae densitas efficit ut Bl ad fructus necessarios ad effectum deducendum necessarias sensus in tali forma corporis arctato.
5.6 Guitar Amplifier Orator
Cithara loquentium unum e paucis reliquis applicationibus summus volumen repraesentant ubi magnetes alnico loquenti significantes mercatum e regione ferrite retinent. Cithara loquentium alnico-instructi coniunguntur cum saga et compressione morum ad altas coegi gradus, quos multi citharae dicunt "tactu-responsivum" - magnes partim demagnetizat sub alta voce coil currens, minuendo fluxum et comprimendum dynamicam naturalem creans quam multi musice exprimentes considerant. Cithara loquentium ferrite, contra, solent manere alacrius constantius et efficiens.
| Application | Magnet Type domine | Prima ratio | Typical Coegi Location |
| Home Audio Woofers | Ferrite | Pretium, pondus non criticum | 130-300 mm |
| PA Coegi professional | Neodymium | Pondus reductionis, princeps Bl | 200-460 mm |
| Headphones (dynamic) | Neodymium | Miniaturization, summus sensus | 30-50 mm |
| Portable Bluetooth Orator | Neodymium | Magnitudine et pondere angustiis | 40-90 mm |
| Guitar Amp Speakers | Alnico / Ferrite | Sonic character / cost | 200-300 mm |
| Aerospace / Marine | Samarium Cobalt | Temperatus et corrosio resistentia | 50-150 mm |
Mensa 2: Orator magnetis genus electionis per applicationes categoriae, ostendens magnetem materiam dominantem, lectio prima rationalis, et amet coegi magnitudine perceptio cuiusque fori segmenti.
6. Quomodo eligere ius dicentis Magnet pro consilio tuo
Magnes optimus orator eligendo requirit systematicam aestimationem quinque parametri designati: scopum Bl productum, tortor range operans, involucrum physicum, ambitum moderantem, ac budget.
Gradus I - Definire target B. Product
Utere Thiele-Paro modulo exemplaris ad constituendum minimum Bl requisitum pro tua sensibilitate, potestate tractandi, et scutorum frequentia responsionis. Ingressum-gradus oratorum usorum typice target B of 6-9 T·m; rectores professionales oppugnant 12-22 T·m. Simulatio circuii magnetici tunc debet determinare magnetem geometriam quae opus est ad hoc Bl in involucro physico in promptu perfici.
Gradus II - Confirma Scelerisque Donec
Vox coil temperatura operating in summo agitatori potestate CC °C in usu sustentato excedere potest. Neodymium gradus Latinorum (N35-N52) irreversibilem demagnetizationem patietur supra 80 °C; summus temperatura gradus semper specificat (minimum SH pro exactoribus professionalibus UH vel EH pro subwoofers summus potentiae). Feritas et alnico in se altiorem stabilitatem scelerisque habent et tutiores sunt electiones cum consilium scelerisque exactoris rigide convalescere non potest.
Gradus III - Censeo Physica Involucrum
Si diametri exterioris loquentis vel profunditas tota compellitur — sicut in ostio autocineto, in machinis portabilibus, vel in sonis gracilibus — neodymium est sola electio practica. Magnetes ferrei eundem volumen physicum occupantes ac neodymium aequipollentem fere octavam energiae magneticae praebent, adaequatam sensum inexplicabilem reddent.
Gradus IV - Vide Supple Catena et Regulatory Risks
Neodymium terrae rara elementum est et circiter 60-70% productionis neodymii globalis ex una regione orta est, copia catenae periculum concentratione faciendi. Summus volubilis artifices magnetes accedens neodymium oratorem multi- supplementum absolute et monitorem artis incrementa consilium conservare debent. Magnetes ferrei in globaliter variatam copiam basis et signanter periculum geopoliticum inferiorem habent.
Step V - prototypum et mensura
Cum magnetis specificatio electa sit, prototypum coegi metiri debere contra parametrum integrum Thiele-Small statuto utendo laser Doppler vibrometri seu impedimenti analysris. Clavis parametri metiri ad convalidandum includunt Bl, Qes, Qts, frequentiam sonoram (Fs), et vocis coil inductionem (Le) ad multiplices gradus coegi, confirmans linearitatem per range operantem intentum.
7. FAQ: Communia Quaestiones de Orator Magnetibus
Q: Utrum maior loquens magnes semper melior sonus sit?
Non necessario. Magnes maior auget totam vim magneticam in promptu, at quae res acoustically est densitas fluxus in vocis spirae hiatu, qui determinatur per ambitum magneticum completum, non solum volumen magnetis. Foedus, neodymium bene machinatum ambitus, conventum ferritum sed inefficacem constanter perficiet. Praeter densitatem quandam fluxum hiatus, porro magnetis magnitudo augens redit minuens acusticus et superfluum sumptus et pondus addit.
Q: Utrum orator magnetes vires per tempus amittant?
Sub condicionibus operandis normalibus, magnetes oratores permanentes valde stabiles sunt et super 99% magnetis initialis in vita producti retinebunt. Demagnetizationis tantum occurrit sub certis condicionibus adversae: expositio temperaturis sustentata supra maximum aestimatum (plerumque neodymium graduum excalfacientis ob detonsionem amplificantis), detectio ad validum campum magneticum externum oppositum, vel impetum corporis et fracturam. Magnetes ferritus et alnicos altiorem repugnantiam comparative habent cum demagnetizatione scelerisque.
Q: Utrum neodymium oratoris magnetes apud alias machinas electronicas tutae sint?
Neodymium oratoris magnetes fortes agros locales magneticos producere qui cum instrumentis repono magneticis prope impedire potest, denudat fidem card, subsidia audientia, et gressum si in propinquo. In distantiis typicis in usu communi, oratores consumptores nullum significant periculum exhibere. Nihilominus, summus potentiae professionalis loquentis systemata utens magna neodymium coetuum motoriorum collocari debet cum conscientia instrumentorum sensibilium adiacentium. Defensio ambitus magnetici designat (utens magnete secundo bucking post primarium) reducere lacus exteriores campi ad gradus contemnendos.
Q: Quid interest inter magnetem externum et magnetem internum (intra) loquentem consilia?
In oratore conventionali (magno externo) magnete extra polum sedet, formans conventum mobilem formans in tergo aurigae conspicuum. In magnete intus (seu magnete interno) designo, magnes est anulus vel discus intra vocis hiatum structuram coil positi. Magnes internus consilia communia sunt in loquentibus coaxialibus et automotives ubi rubor, humilis profile motor tergo utilis est. Acoustica uniuscuiusque topologiae effectus a magnetico ambitu optimizatione potius quam magnetis corporis positione pendet.
Q: Utrum oratoris ferrite sonet magnetes ab neodymio loquentes magnetes differentes?
Cum duo oratores ad idem Thiele-Parmulum parametri designantur — idem Bl, idem Qes, idem Fs — et in duplici caeco ABX auscultatio mensurata, auditores exercitati ferri a neodymio sola qualitate soni certo distinguere non possunt. Perceptae differentiae in comparationibus realibus mundi fere semper reducere possunt ad differentias in Bl lineabilitatis, vocis coil, inductionis administratione, seu morum compressionis scelerisque potius quam materiae magnetis. Differentiae mensurabiles et audibiles inter systemata ferrite et neodymium sunt differentiae machinariae, non differentiae materiales.
Q: Quomodo oratores magnetes fabricati sunt?
Magnetes ferrei oratores gignuntur admixtionem oxydatus ferri et strontium vel barium carbonas ad temperaturae 1,200-1,300 °C, mixturam stridore ad dimensiones finales et magneticam. Magnetes neodymium sintered producti a metallurgia pulveris: NdFeB mixtura est jet-molita ad minutum pulveris, in agro magnetico expressum ad cristallum orientationem, sintered, machinatum ad dimensiones finales, superficies obductis (typice nickel), et tandem magnetica in electro pulsum. Ambo processus permittunt tolerantias dimensivas strictas et constantes proprietates magnetes in voluminibus productivis editis.
Conclusio: Electio ius dicentis Magnet an Engineering Decision
Magnetes oratoris commoditates non convertuntur - electio magnetis generis, gradus, et geometriae ambitus est nucleus ipsum consilium, qui directe definit quid orator facere possit et non possit. Ferritus manet electio rationalis pro sensibilibus, applicationibus stationariis, ubi pondus non est coactum. Neodymium est essentiale ubicumque magnitudo, pondus vel apicem requisita sensibilitatis excedunt quae ferrita liberare possunt. Alnico servit specificae et aestimatae angulus in instrumento amplificationis. Samarium cobalt postulationem scelerisque et corrosionis postulationem appellat applicationes professionales et defensiones speciales.
Magnes mercatus globalis orator hanc diversitatem refert: neodymium magnetis postulatum pro applicationibus audio ut proxime aestimatum est 18,000 tonnes per annum in 2024 et crescit fere 6% annuatim, acti expansionem audio, vehiculis electricis, et sonum professionalem vivunt. Ferri loquentis productio magnetis multo maior in unitate voluminis manet, sed tardius crescit sicut neodymium segmentis fori additis penetrat.
Pro fabrum et speciariis, practica detractio consentaneum est: a tuis acousticis et physicis requisitis incipe, magnetico ambitu uti simulatione, ut trahat hiatum scopo fluxum densitatis, et elige magnetem materiam obviantem scopo in tuo pretio, temperie et pondere involucro. Magnes optimus orator non est fortissimus aut carissimus — is qui recte compositus est toti rationi consilio.
