Quomodo protegere Sintered NdFeB Magnets pro Motoribus Synchronis a Corrosione?

Cur magnetes in Synchrono motoribus synchronis ad Corrosionem proni sunt?

Ante methodos tutelae explorandas, criticum est intelligere causas radicis corrosionis in magnetes sinteredi NdFeB (neodymium-iro-boron) fortissimis permanentibus praesto, sed in se vulnerabiles degradationis. Haec vulnerabilitas ampliatur in motoribus synchronis (usus in EVs, industriae impulsus, et systemata energiae renovabilis), quae saepe in ambitus asperos agunt;

Materia Compositio Infirmitas:

Magnetes sintered NdFeB 25-35% neodymium (Nd) et 60-70% ferrum (Fe) continent — utrumque metalla valde reactiva. Nd celeriter oxidizes in aere ad oxydos raros, raros (Nd₂O₃), dum Fe rusti (Fe₂O₃/Fe₃O₄) in praesentia umoris formant. Magnes structurae sinterae (deprimendo et calefaciendo pulverem formata) etiam poros (0.1-1 µm) per superficiem suam creat, poros laquei humoris, oxygeni, et contaminantium (exampla, oleum motoriis, pulvis), corrosionem localem accelerans (pitting).

Synchroni motor Operating Environments:

Synchroni motores magnetes ad corrosionem triggers exponunt degradationem graviorem:

Humor: Motors in EVs (underbody), soleatus industrialis (prope aquam), vel turbines ventorum (velis) humiditatem vel vaporum aquarum absorbet, qui cum Nd et Fe reagit.

Temperature Fluctuationes: Motores in operatione (80-150°C) calefaciunt et cum extemporalitatem refrigescant, haec "cyclus thermalis" condensationem intra motorem facit, aquam liquidam in superficiebus magnetibus deponit.

Contaminantes chemica: motores lubricantes (cum sulphure vel additivis chlorinis), coolantes (glycol-substructi), vel fumi industriales (in officinis) agunt ut electrolytici, accelerantes corrosionem electrochemicam (causa primaria magnetis defectus).

Accentus mechanica: Rotor vibratio in motoribus synchronis (v.g., EV tractio motorum) resiliunt tutelae tunicae, nudae magnetis materiam exponentes elementis corrosivis.

Defensa relicta, corrosio magneticam fluxum magnetis densitatem (per 5-20% intra 1-2 annos) minuit et vires mechanicas debilitat, tandem ducens ad rotor inaequalitatem, guttas efficientiae motoris, vel dissolutionem magnetis integram.

Click to visit our products: sintered NdFeB magnetes in synchronis motoribus

Quid Superficies Coating Technologies sunt efficacissima ad Corrosion Protection?

Superficies lineae primae lineae defensionis sintered NdFeB magnetes in synchronis motoribus -agunt impedimentum inter magnetem et mordax elementa. Electio coatingis dependet a motore operante, humore detectione et coercitionibus impensa. Infra optiones maxime valent:

Electroless Nickel-Phosphorus (Ni-P) Coating (Mostissima Motorum)

Quomodo Operatur: Depositio chemicae processus qui iacuit in magnete superficie uniformem, densum nickel-phosphoro (5-20 µm) format. Litura amorpho (non-crystallina) deposita est, et curatio caloris (200-400°C) eam ad duram, obsistentem structuram (HV 800-1000) convertit.

Corrosio Resistentia: NI-P coatings 500-1000 horis resistere salis neutrarum aspergine (NSS) probatio (per ASTM B117) sine rubigine rubra — longe 240-horam minimam applicationum motorum superans. Sigilla litura superficiei poris et penetrationem electrolytici impedit.

Synchronum Motor Commoda:

Caloris temperaturas sustinet (usque ad 200°C) — compatible cum motricibus maxime synchronis iugis operating (80-150°C).

Praeclara adhaesio ad sintered NdFeB (etiam in formis magnetis irregularibus, sicut segmentis arcubus rotors).

Resistat oleum motoricum et coolants, nulla chemica reactio cum lubricantibus communibus.

Limitationes: Susceptibilis ad crepitum sub extremae scelerisque cycli (v.g., EV motorum calorum ab 25°C ad 150°C celeriter). Pro talibus casibus "Ni-P topcoat" (e.g. epoxy) ad flexibilitatem augendam adhibetur.

Epoxy Resinae Coating (Cust-effective ad Low-umorem Environments)

Quomodo operatur: Liquor epoxy (thermosetting polymerum) in magnetem spargitur vel tingitur, deinde 80-120°C curatur ut tenuem cinematographicam formationem (10-30 µm) conficiat. Additiva ut particulae ceramicae vel inhibitores corrosionis (phosphatae exempli, zinci) misceri possunt ad effectum deducendi.

Corrosio Resistentia: Standard epoxy coatings resistunt 200-400 horis NSS temptationis; "summus perficientur" epoxy (cum inhibitoribus corrosionibus) 600 horis attingit. Litura impermeabilis humori et oleis.

Synchronum Motor Commoda:

Minimum sumptus (1/3 pretium Ni-P) —ideale pro motoribus industrialibus-sensilibus (exempli gratia, parvae soleatus).

Flexibile-resistit crepuit a vibratione vel cycling scelerisque (critical pro motoribus EV tractus).

Insulating proprietates impedit electrica breviationem inter magnetes et rotor componentes.

Limitationes: Resistentia temperatura temperatura (max 120°C) — non apta motoribus synchronis (v.g., turbinibus generantibus 150°C attingentibus).

Corporalis vapor Depositio (PVD) artibus

Quomodo Operatur: Vacuum fundatum processum qui metalla evaporat (exempli gratia, aluminium, chromium) vel ceramicum (exempli gratia, Al₂O₃, TiN) ac tenuem (1-5 µm) cinematographicam in superficie magnetis deponit. PVD coatings sunt densae, uniformes, et ad magnetem fortiter ligamen.

Corrosio Resistentia: PVD Al₂O₃ coatings 1000 horas sustinebit NSS probationis et oxidationis resistet usque ad 500°C. Acida, alcali et motoria sunt impervia.

Synchronum Motor Commoda:

Extremae temperaturae tolerantiae-specimen motorum synchronorum (exempli gratia motorum aircraft propulsionis, depellit industriae) quae agunt ad 150-250°C.

Tenuis tunica (in magnetem dimensionem non attingens) — critica ad praecisionem conventus rotorum ubi magnetis magnitudo libram afficit.

Circumscriptiones: Maximum pretium (5x plus quam Ni-P) et contractum ad parvas massas productiones-plerumque in aerospace vel premium EV motorum adhibentur.

Zinc-Nickel (Zn-Ni) Alloy Coating (Saltwater-Resistentis)

Quomodo operatur: Electroplatandi processum qui 5-15 µm crassum zinci-nickel mixturae facit (10-15% nickel) in superficie magnetis. stannum iacuit oxydatum passivum (ZnO·NiO) quod sui sanat minorem scalpit.

Corrosio Resistentia: resistit 1000 horae NSS probationis-eximiae motoribus salsidis obnoxiae (exampla motorum synchronorum marinorum, turbines maritimae ventorum).

Synchronum Motor Commoda:

Superior saltwater resistentia-outperformat Ni-P in ambitus maritimorum vel marinorum.

Bonum ductilis-crepuit ex tremula rotor resistit.

Limitationes: temperatura inferioris resistentiae (max 150°C) et altiores sumptus quam Ni-P pro applicationibus non-marinis.

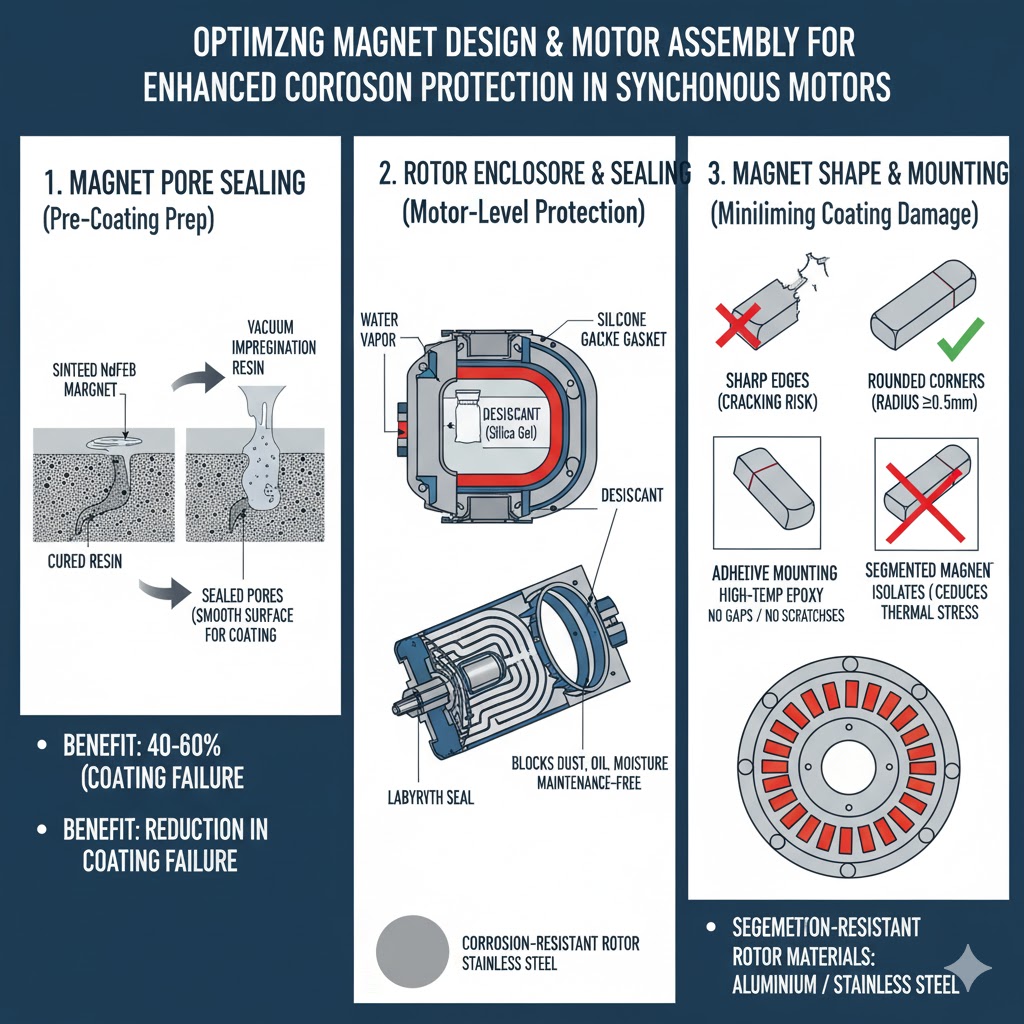

Quomodo Optimize Magnet Design et Motor Coetus pro Corrosion Protection?

Superficies solae coatinges non satis sunt - consiliorum electiones pro magnete et motore conventu munus criticum exercent in periculo corrosionis extenuando. Hae optimizationes tunicas complent et restem magnetem extendunt:

Magnet Pore Sigillum (Pre-coating Praeparatio)

Pororum superficiei NdFeB laquei humoris et contaminantium sintered, efficaciam efficiens labefactant. Porum signatio pre- niens est essentialis;

Processus: Post sintering, magnetes in resina viscositate humili (v.g., acrylico vel silicone) merguntur poros (per impregnationem vacuum), deinde sanantur ad obsignandum. Facit levem, pororum liberorum superficiem ad adhaesionem coating.

Prodest: poris signati defectum efficiens minuunt per 40-60% - coatings "pons" non amplius per poros (quod resiliunt et humorem in). Pro synchronis magnetibus motoriis, hic gradus est NI-P vel PVD coatings facienda.

Rotor clausurae et signantes (Motor-Level Protection)

Rotor motoris (ubi magnetes ascenduntur) includi debent ne humorem et contaminantes magnetes attingant;

Hermetica signatio: Pro motoribus in ambitibus humidis (e.g., EVs, applicationibus marinis), hermetically rotoris habitationi signati cum gaskets globulosis (exampla, nitrile vel silicone) utuntur, ut vapores aquae obstruant. Adde desiccant (e.g., silica gel) intra habitationem ad humorem residua absorbet.

Labyrinthus Sigilla: Pro motorum ventorum turbinibus synchronis (exempli gratia, ventorum turbines), sigillis labyrinthorum (interlocking pinnulas metallicae) in hastili roto- risto utuntur - haec iter tortum efficiunt, ut pulvis, oleum et humorem ne ingrediantur aream magnetis. Sigilla labyrintha sunt conservativa libero et compatibilia cum calidis calidis.

Corrosio-Resistentes Rotor Materiae: Usus aluminii vel chalybis immaculati (304/316) pro nucleo rotoris — hae materiae rubiginem non faciunt et corrosionem galvanicam (cum metallis dissimiles, sicut ferrum et cupri, coram electrolytis agunt).

Magnet figura adscendens (minimis Coating Damnum)

Via magnetes in rotore formati et insidentes integritatem afficit efficiens;

teretes acutae et anguli: acutas acutas (quae ad crepitum efficiens prona sunt) designando magnetes angulis rotundatis (radii ≥0.5 mm). Acutae acutae in conventu spumare possunt, materiam magnetem nudam exponentes.

Adscendens tenaces (pro mechanica Clamping): Uti summus temperatus epoxy adhaesivorum (exempli gratia, epoxy resinae cum fillers ceramicis) ad magnetes ligaturae rotor-mechanicae fibulae (exampla uncis metallica) scalpere possunt tunicas vel lacunas ubi humor accumulat. Adhaesiones etiam hiatus inter magnetes et rotorem implent, humorem captando minuendo.

Segmented Magnet Design: Pro magnis rotors, parvis, magnetibus segmentatis (pro uno magnete magno) — si una tunica segmentum laeditur, corrosio illi segmento contrahitur (praeveniendo plenam rotoris defectum). Segmenta etiam scelerisque accentus (minus expansionem/contractionem) reducere), periculum coating demisso crepuit.

Quid Sustentationem et Operational Exercitia Ne Corrosio?

Etiam in optimizationibus et designationibus coatingis, conservatio regularis et operatio propria, clavis est ad vitam magnetis prolongandam in motoribus synchronis. Exercitia haec inscriptio gerunt, efficiens damnum et detectio environmental:

Exercitatione inspectionis et coating Repair

Visual Inspectiones: Singulis 6-12 mensibus (vel exposita ad extremas conditiones, sicut pluviae graves), motorem interiorem (per inspectiones portuum) inspicere signa corrosionis: rubigo rubicunda in magnetibus, bullis vel decorticationibus tunicarum, vel oxydi albi depositi.

Expertus non perniciosus (NDT): motores critici (exampla ventorum turbines), ultrasonic experimento utuntur ut corrosionem occultam sub coatingibus (exempli gratia, putans intra poros) vel torsit vena temptat ut crassitudinem coating reprimat.

Reparationes maculae: Si parva tunica damnum invenitur (exempli causa, laesio), aream alcoholis mundare, parvam quantitatem epoxy resinae (pro motoribus humilibus temperaturis) vel Ni-P tangentibus pingere (pro motoribus summus temperatus), eam per fabrica lineamenta sanare. Hoc impedit, ne serpat corrosio localise.

Humorem et Temperature Imperium

Dehumidificatio: Pro motoribus conditis vel operatis in ambitus humiditatis summus (RH>60%), dehumidifier in cella motorica institue vel uti calefactorio (parvo calefaciente intra rotorem) ut siccum interiorem custodiat (RH <40%).

Concursores thermales devita: temperaturas celeritas magnas mutationes (exempli causa, incipiens a motore frigido ad plenam sarcinam) - thermala concussa efficiens crepuit. Sed gradatim ascendere velocitatem motoricam (supra 5-10 minutas) ut magnes permittat et efficiat aequaliter calefacere.

Coolant Sustentacionem: Motores liquidi-refrigerata synchroni, coolant gradus et qualitatem reprehendo singulis mensibus 3-6. Repone coolant quae aqua contaminata est (utere refractometro ad mensurandum glycol intentionem) vel extra 7-9 range pH habet (acidicum/alkaline coolant tunicas corrodit).

Contaminant Management

Oleum et Pulvis Imperium: Serva aream motoriam mundam, oleum plenos statim dele (oleum motricium continet sulphur quod Ni-P coatings degradat) et Filtra aeris adhibent ne pulvis cumulus (insidiae umoris pulvis corrosio accelerans).

Fugiat expositionem chemica: Pro motoribus industrialibus, motorem curare non exponitur acidis, alcali vel menstrualibus (exampla, purgatio oeconomiae). Si detectio fiat, motorem exteriorem aqua (si tutum est) accende et eam penitus excoquatur.

Finis-of-Vita tractantem

Cum motor abscessit, magnetes removent et inspiciunt, si tunicae integrae sunt et corrosio minima est, magnetes in motoribus inferioribus (exempli, parvae antliae) reddi possunt. Hoc vastum reducit et postea sumptibus dimittit. Magnetes enim corroduntur, eas proprie disponunt (per locorum ordinationes) ad contagionem environmental vitandam (Nd est rara metalla terrae quae in terram/aquam deferri potest).

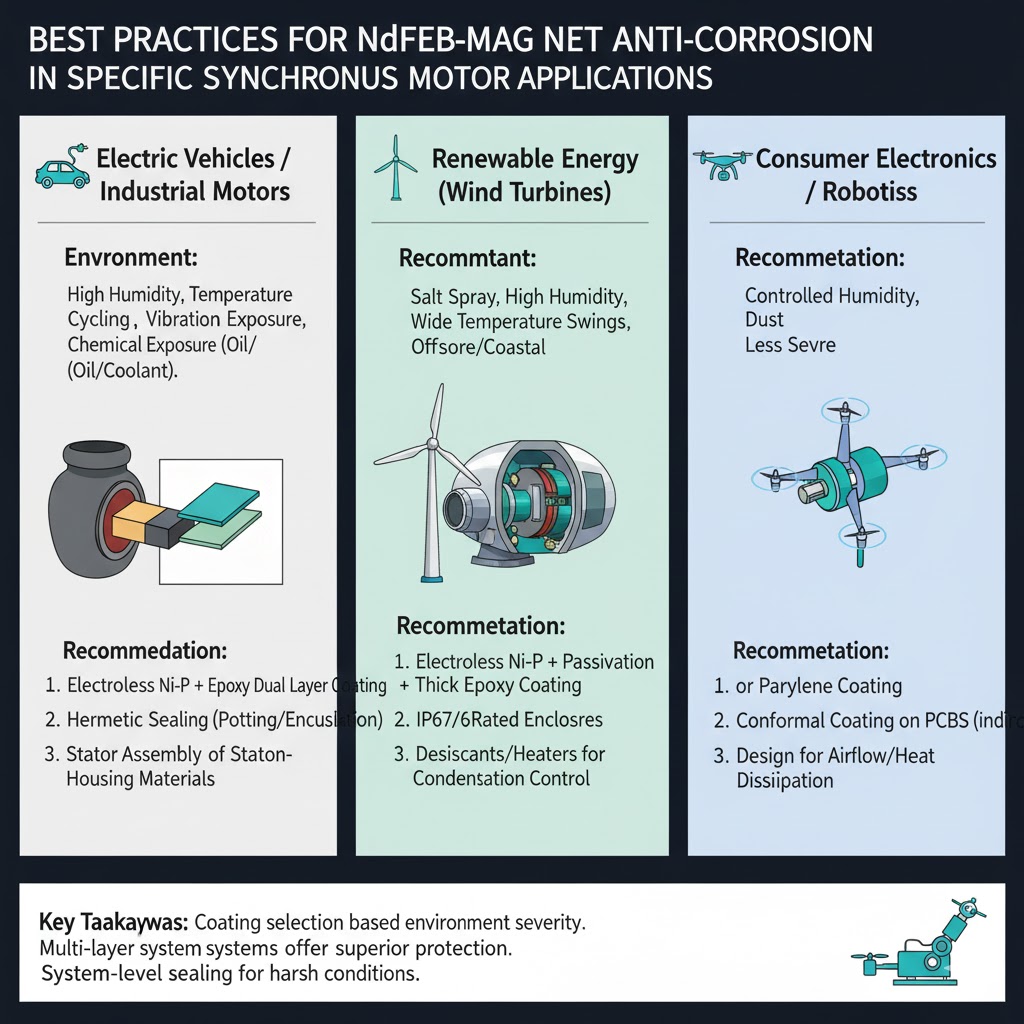

What Are the Best Practices for Specific Synchronous Motor Applications?

Corrosio tutelae per applicationes variat necessitates; infra, commendationes ad formandam synchroneorum motorum usum frequentissimum;

EV Traction Motors (High Vibration, Thermal Revolutio)

Coing: Ni-P epoxy topcoat (Ni-P ad corrosionem resistendum, epoxy ad flexibilitatem ad resistendum vibrationis/sceleris revolutio).

Design: Hermetice rotor signatus cum gaskets silicone, magnetes segmentatis cum epoxy summus temperatus, et desiccant in habitationi rotoris.

Sustentationem: Inspice qualitatem coolantem singulis mensibus sex, ne per aquam profundam impellas (ne libero habitationi habeat), et macula-reparatione efficiens damnum post collisiones.

Ventus Turbine Generantibus (Outdoor, Saltwater Patefacio)

Coing: Zn-Ni admixtum (pro turbinibus maritimis) vel PVD Al₂O₃ (pro turbinibus mediterraneis summus temperatus).

Design: Labyrinthus sigilla in hastile rotor, nucleum rotoris chalybis immaculatum, et scutum pluviosum super motorem ne directa aqua patefaciat.

Sustentationem: Annua inspectiones NDT, motorem exteriorem aqua dulci singulis mensibus 3 (ad deposita salis removenda) repone ac desiccantis singulis 2 annis.

Industrial Pump Motors (Udo, Chemical Patefacio)

coating: Epoxy resina cum corrosione inhibitorum (cost-efficax) vel Ni-P (ob resistentiam chemica).

Design: rotor hermeticus signans, magnetes tenaces-euntes, et corrosio-rotor habitationi repugnans (aluminium).

Sustentationem: Perpesce pro libero libero menstruam, gaskets tritos singulis mensibus XII reponere, et vitare dura purgatio oeconomiae prope motorem.

In summa, protegens magnetes sintered NdFeB in motoribus synchronis motoribus multiformibus accessus requirit: superficies efficiens coatings (applicatio adaequata), optimizationes designans (po- signatio, rotor obsignatio), et sustentatio regularis (inspectio, humoris imperium). Coniungendo haec consilia, artifices et operatores, vitam magnetem extendere possunt ab 5-8 annis ad 15-20 annos, reducendo tempus mobilem et subrogationem gratuitam, criticam ad constantiam EVs, renovationem systematis energiae et apparatum industriae.
